Erweiterung Fernwärmenetz Graf-Recke-Straße/Heinrichstraße/Brehmstraße

Mit dem Ausbau der Fernwärme im Düsseldorfer Norden leisten wir einen wichtigen Beitrag zur Luftreinhaltung und zum Erreichen des Düsseldorfer Ziels, bis 2035 klimaneutral zu sein.

Die 3 km lange Trasse unterstützt den Ausbau des intelligenten Wärmesystems in Düsseldorf ebenso wie die Versorgungssicherheit der Bürger:innen. Dabei entsteht ein Aushub von rund 14.300 m³, der die Dimension des Projekts verdeutlicht. Um die Belastung der Anwohner:innen so gering wie möglich zu halten, werden parallel zum Fernwärme-Ausbau notwendige Erneuerungen am Gas-, Wasser- und Stromnetz vorgenommen.

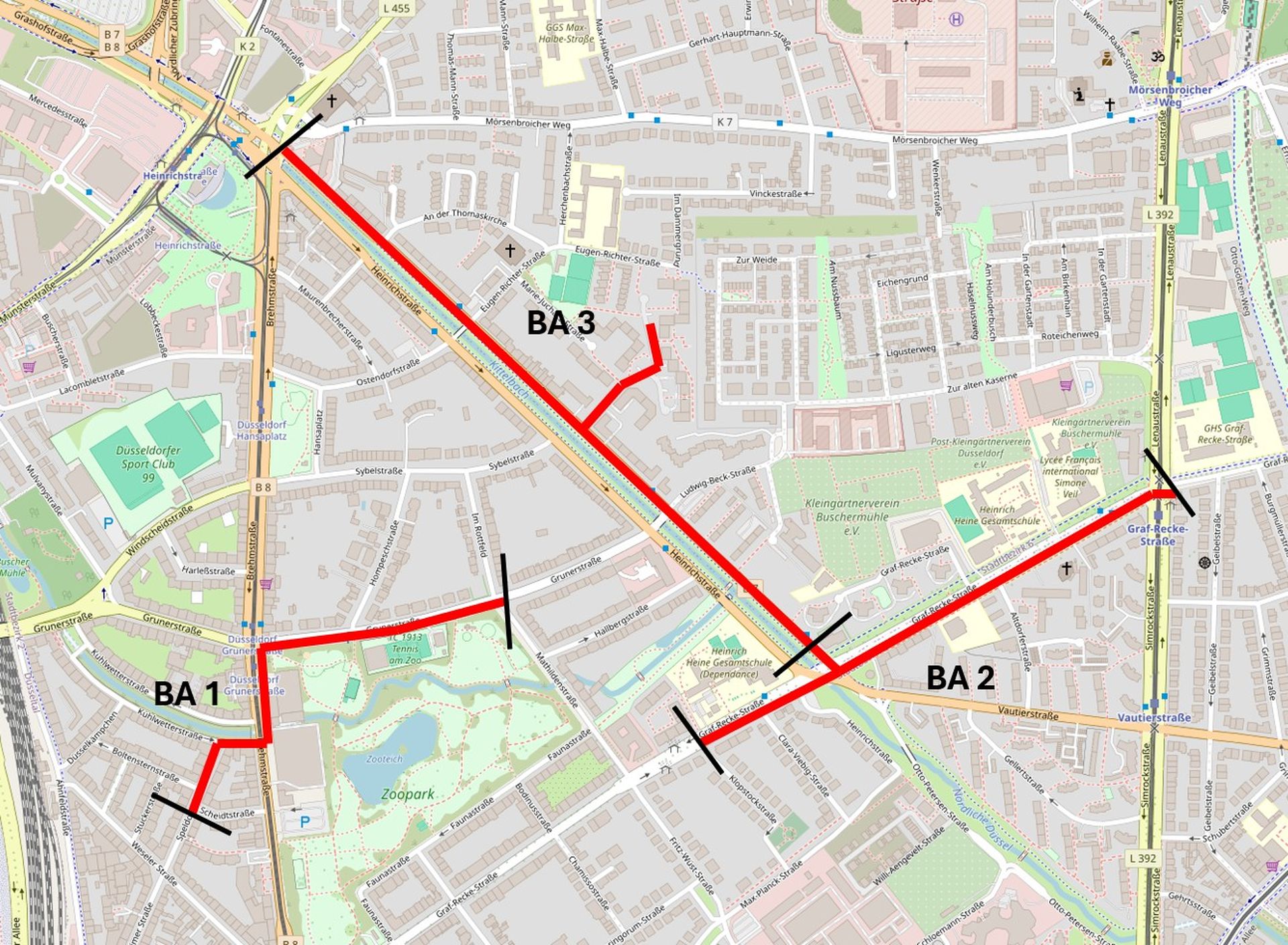

Trassenverlauf

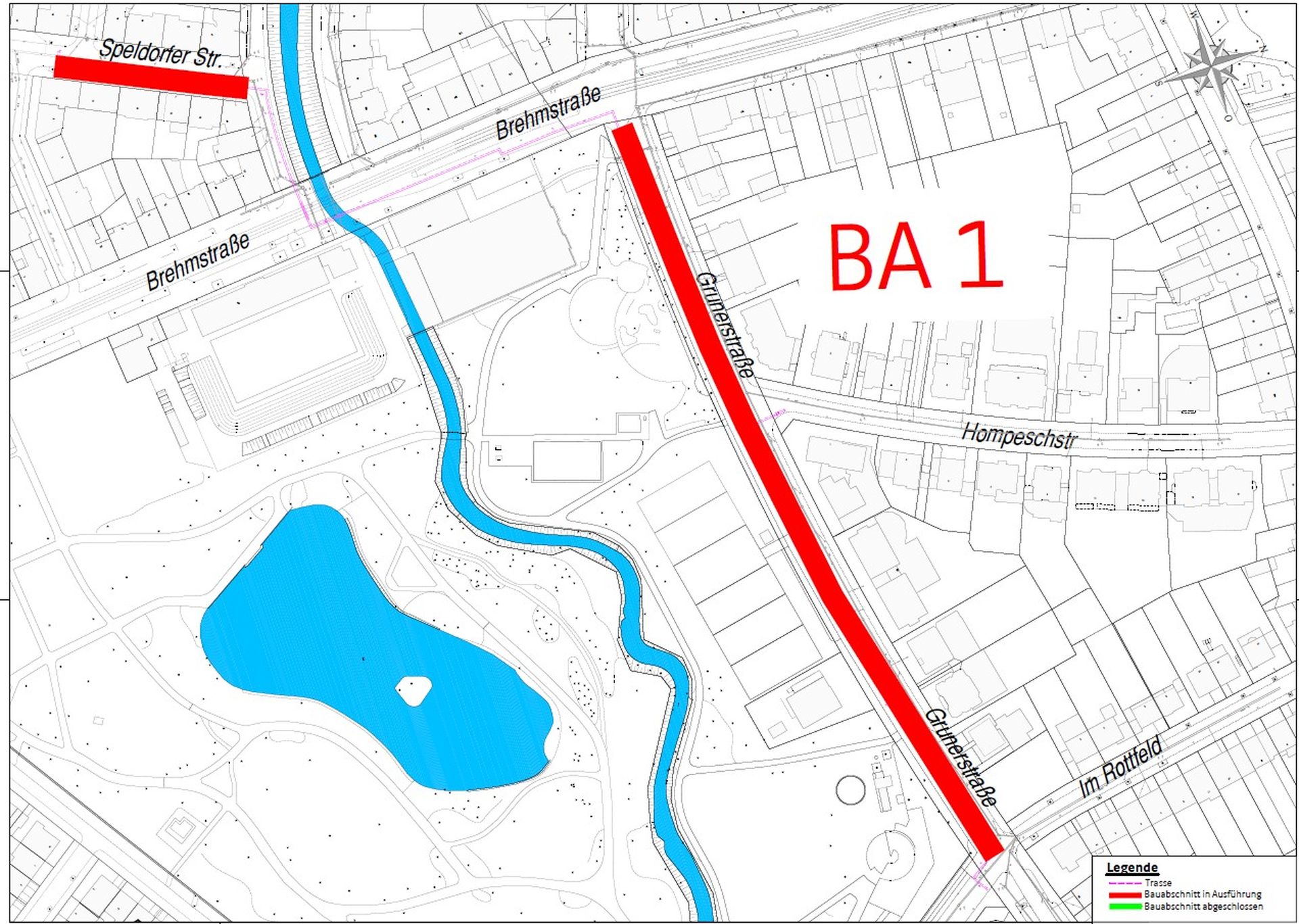

Bauabschnitt 1: Speldorfer Straße, Brehmstraße und Grunerstraße

Der Baufortschritt in 3 Schritten

1

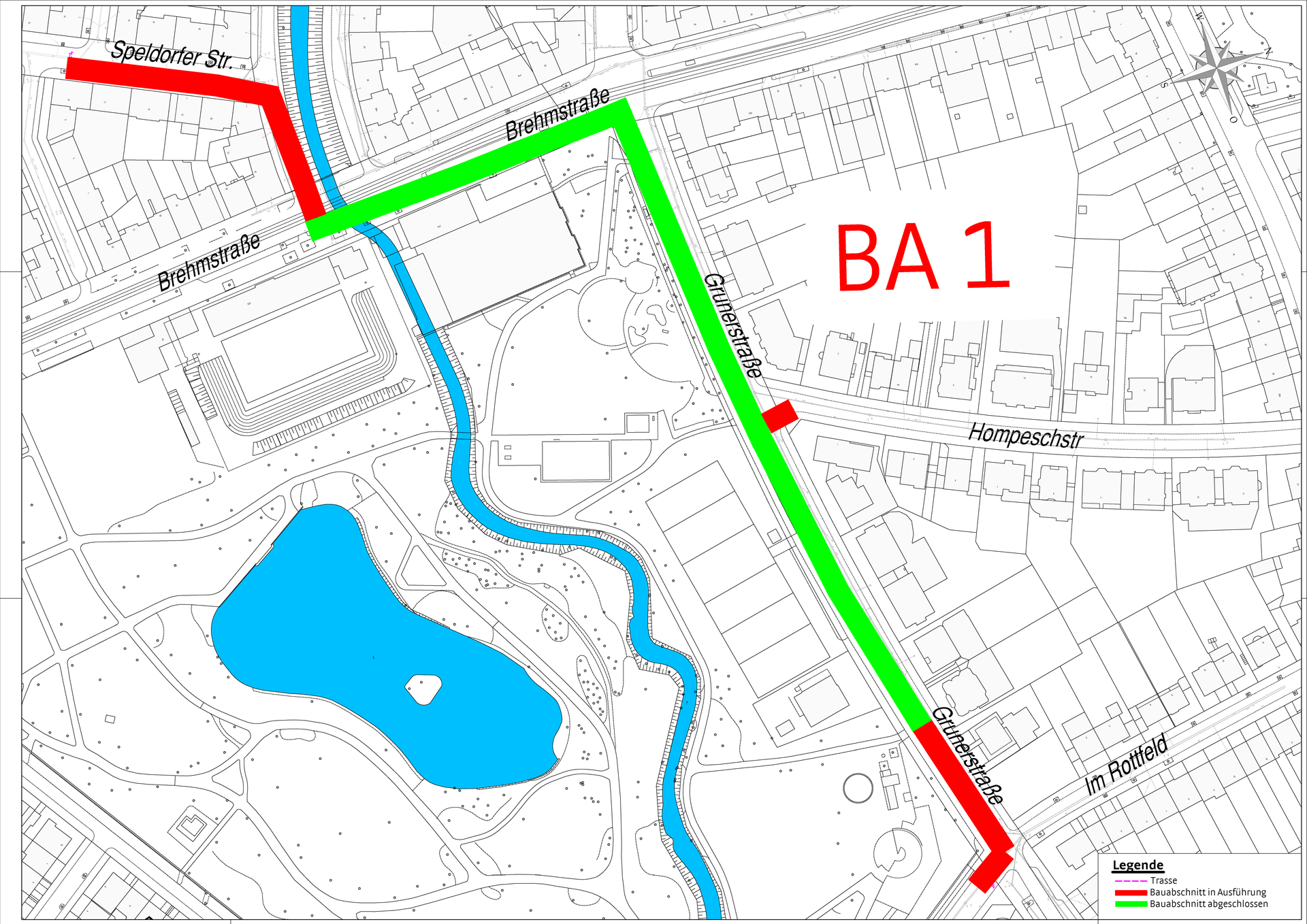

Bauabschnitt 1: Speldorfer Straße, Brehmstraße und Grunerstraße

Aktuell werden die verbleibenden Tief- und Rohrbauarbeiten im Bereich der Grunerstraße durchgeführt. Darüber hinaus wird der bereits verlegte Leitungsabschnitt im Bereich der Speldorfer Straße an das Bestandsnetz eingebunden. Die Arbeiten im Bereich der Brehmstraße sind bereits abschlossen. Die Brehmstraße ist für den Verkehr bereits wieder freigegeben.

Die Fertigstellung der verbleibenden Bauarbeiten im BA 1 erfolgt voraussichtlich bis Ende November 2026.

2

Bauabschnitt 2: Graf-Recke-Straße Baubeginn am 21.09.2026 ab dem Kreuzungsbereich Heinrichstraße.

Zunächst werden die Tief- und Rohrbauarbeiten im westlichen Bereich der Graf-Recke-Straße durchgeführt. Die Trassierung beläuft sich im ersten Abschnitt auf eine Länge von ca. 300m.

3

Bauabschnitt 3: Heinrichstraße und Robert-Stolz-Straße Baubeginn vsl. ab November 2026 im Bereich der Robert-Stolz-Straße

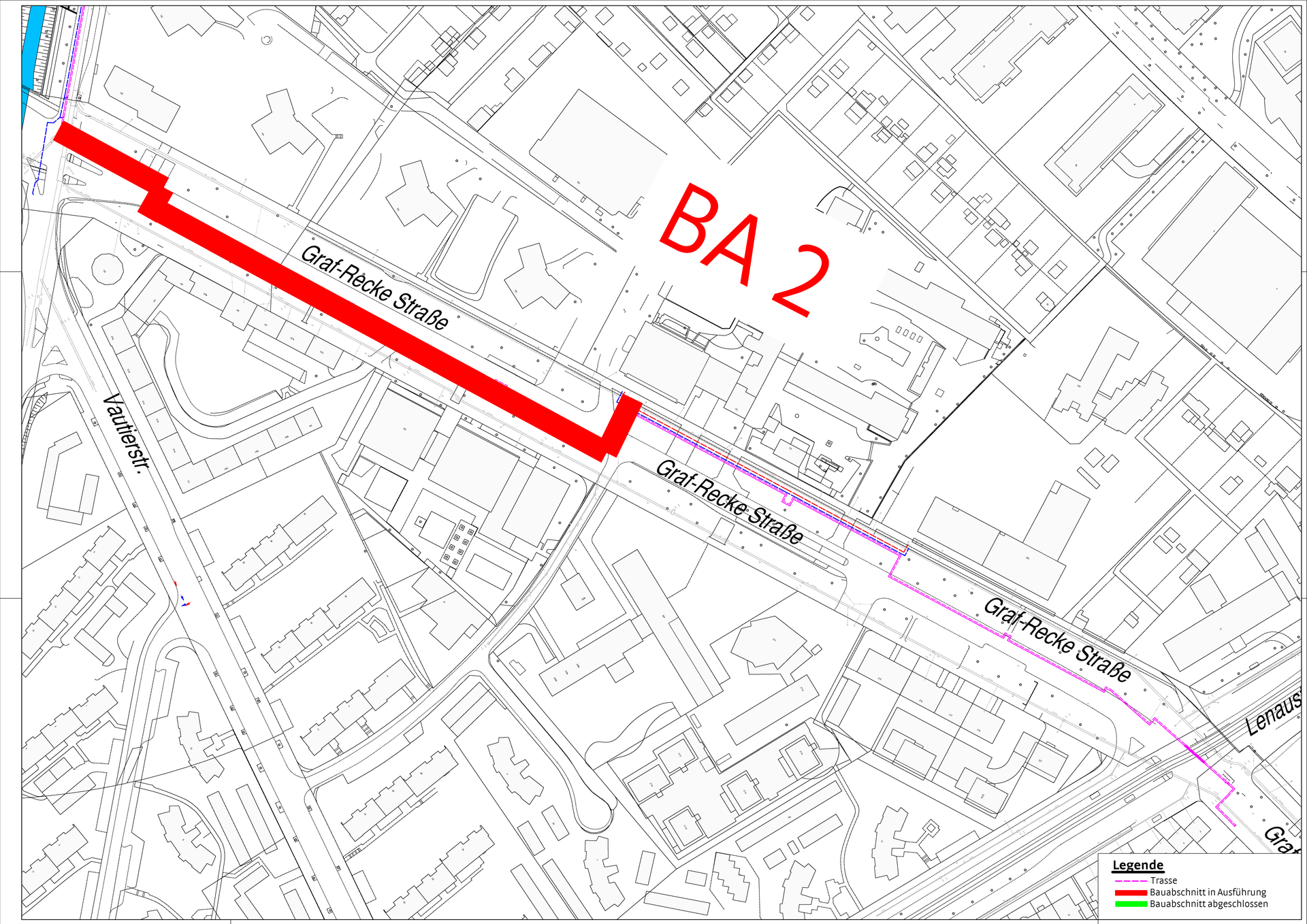

Übersicht Bauabschnitt 2

Bauabschnitt 2 - Graf-Recke-Straße

So laufen die Arbeiten an unserem Fernwärmenetz

Grafik einer Straße mit zwei Autos und Gebäuden
Schritt 1: Standortanalyse und Planung: Vor Beginn des Projekts erfolgt eine sorgfältige Standortanalyse, um den optimalen Verlauf der Fernwärmeleitung zu bestimmen. Unsere Planungsabteilung berücksichtigt dabei topografische Gegebenheiten, bestehende Infrastruktur und gesetzliche Vorschriften. Ein detaillierter Plan wird erstellt, der den genauen Verlauf der Leitung sowie notwendige Anschlüsse und Verteilungspunkte festlegt.
Grafik einer Straße auf der ein Bagger steht
Schritt 2: Bauvorbereitung und Tiefbau: Die Bauleitung der NGD koordiniert den Start der Baustelle mit allen Beteiligten. Bevor mit der eigentlichen Verlegung begonnen wird, müssen Baustellen vorbereitet werden. Alle notwendigen Genehmigungen werden eingeholt, die Baustelle wird abgesperrt, Sicherheitsmaßnahmen werden implementiert, Anwohnerbriefe werden verteilt und in der Regel wird eine Pressemitteilung veröffentlicht. Anschließend folgen die Erdarbeiten und die Schaffung von Baugruben.
Grafik einer geöffneten Straße in der Rohre verlegt werden
Schritt 3: Sobald die Baugruben und Schächte vorbereitet sind, kann die Leitungslegung beginnen. Unter Einsatz von Kränen werden die bis zu 12 Meter langen Rohre präzise in die Baugruben gehoben und dort gleich verlegt. Dieser Prozess erfordert eine hohe Präzision, um die exakte Ausrichtung der Rohre sicherzustellen und eine effiziente Verbindung zwischen den einzelnen Rohrteilen zu gewährleisten.Während der gesamten Bauphase, von der Baustelleneinrichtung bis zur Oberflächenwiederherstellung werden die Arbeiten von der Bauleitung der NGD koordiniert und überwacht.
Grafik der geöffneten Straße, in der Rohre verschweißt werden
Schritt 4: Schweißen der Rohre: Die Rohrleitungen werden platziert und sofort verschweißt. Das Schweißen einer Naht dauert ca. 90 Minuten, da sie in mehreren Lagen hergestellt wird.
Grafik der geöffneten Straße bei der die Rohre geprüft werden.
Schritt 5: Prüfung der Schweißnähte und Vermessung: Auch wenn es in dieser Bauphase so aussieht als würde nichts passieren, werden wichtige Arbeitsschritte erledigt. Die Schweißnähte werden geröntgt und somit ganz genau auf etwaige Fehler und Schwachstellen geprüft. Des Weiteren werden die Leitungen zur Vervollständigung der Leitungsdokumentation dreidimensional vermessen, um sie auch in Zukunft jederzeit beauskunften zu können und somit vor ungewollten Beschädigungen durch andere Bautätigkeiten zu schützen.
Grafik der geöffneten Straße bei der die Rohre isoliert werden.
Schritt 6: Isolierung der Schweißnähte: Bei der Isolierung der Schweißnähte werden Meldekabel, die sich in der Isolierung der Rohre befinden, verbunden. Mittels dieser Meldekabel kann man später mögliche Undichten lokalisieren. Anschließend wird der Rohrmantel mittels Schrumpfmuffen geschlossen und der Hohlraum zur thermischen Isolierung ausgeschäumt.
Grafik einer neu asphaltierten Straße
Schritt 7: Verfüllen und Asphaltieren: Nachdem die Rohre fertig verlegt und betriebsbereit sind, kann die Baugrube jetzt verfüllt und asphaltiert werden. Weiter geht es zum nächsten Bauabschnitt.
